Cosber Dimension Scanning

Chassis Dimension Scanning

Alat untuk memindai, memeriksa, mengukur secara langsung dimensi keseluruhan kendaraan secara digital dan tersimpan.

Watch Video

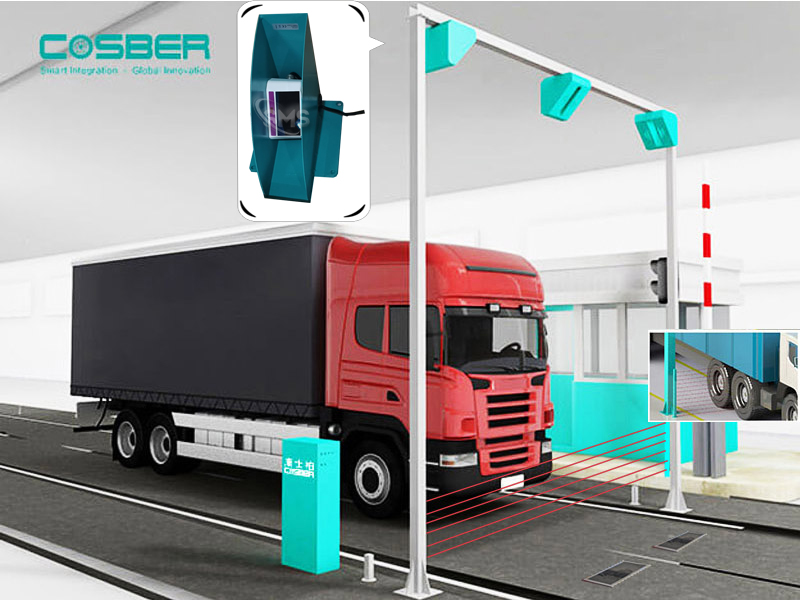

Chassis Scanning

Alat Ukur Over Dimensi Overload

Alat Pemindai Dimensi Kendaraan C-VDSS (Over Dimensi Overload) secara otomatis mengukur dimensi kendaraan, termasuk panjang, tinggi, lebar, dan jarak poros, tanpa harus melakukan secara manual. Sistem deteksi otomatis pemindai ini telah mematuhi persyaratan GB21861 Standar nasional terbaru. Teknologi penglihatan stereo real-time berbasis komputer canggih, optik, elektronik, komputer, dan teknologi tinggi lainnya dalam satu. Dalam menangkap serangkaian teknologi inti berdasarkan pengembangan otomatis, visualisasi, jaringan sistem pengukuran dimensi bagian luar kendaraan.

Dilengkapi dengan kamera yang terletak pada tuas pegangan teleskopik yang juga dilengkapi dengan panel kontrol dan layar 5". Panjang tuas pegangan maksimum 450 cm. Hal ini memungkinkan untuk memeriksa secara menyeluruh tempat-tempat yang ingin di periksa seperti: Bagian bawah kolong kendaraan, sudut bagian bawah kendaraan dan atap box mobil yang tidak dapat di jangkau, dengan menyesuaikan panjang tuas pegangan.

  • 3D Laser: Berdasarkan teknologi pemrosesan data Laser 3D dan i-Cloud terbaru, COSBER telah mengembangkan sistem C-VDSS 1/2, pemindai dimensi Radar Laser 3D presisi tinggi yang cocok untuk semua jenis kendaraan.
  • Sensor Radar Laser berkinerja tinggi secara otomatis memindai mengemudi melalui kendaraan dan mengumpulkan informasi secara 3D dimensi. Sistem C-VDSS 1/2 bertahan selama bertahun-tahun dalam praktik nyata di pusat inspeksi China maupun di negara lain (Amerika dan Eropa) untuk pengujian jutaan kendaraan, menunjukkan berbagai fungsinya yang kuat dan keandalan yang tinggi.

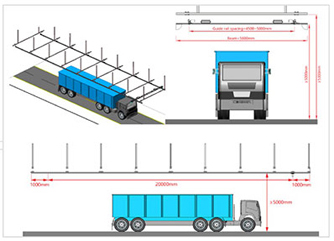

Slide V-VDSS-4 Slide V-VDSS-3 Slide V-VDSS-5 Slide V-VDSS-6 Slide V-VDSS-7 Slide V-VDSS-8

Tujuan dan ruang lingkup

Alat scanning dimensi kendaraan otomatis ini berfungsi untuk mengukur panjang, lebar, kelebihan dimensi atau ketinggian atau yang kerap disebut (ODOL) Over Dimensi Over Loading. Truk berat sedang, kendaraan khusus, trailer yang menggantung bagian luar dimensi harus diukur secara otomatis. Produk ini sangat cocok untuk digunakan di lingkungan indoor (dalam) dan outdoor (luar), pemasangan tidak menambah biaya infrastruktur diluar maupun didalam, karena lat ini sudah dilengkapi dengan anti air (Standard IP68 & CE).

Features :

  1. Automatic digital line scan camera, with high-resolution and clarity of the image.
  2. The complete image of chassis scanning, without any omissions and the image is clear, complete, no distortion, can be clearly observed that the object is not less 2mm in diameter.
  3. Preparation of inspection processes to meet a variety of on-site needs.
  4. Multiple scene image monitoring, recording function.
  5. Multi-language user interface design.
  6. Display of chassis power, acceleration time, spot speed and traction force.
  7. Strong scalability to easily achieve a variety of system linkage control.
  8. ALPR (automatic License Plate Recognition) (optional).
  9. Multiple devices networked control functions (optional).
Slide V-VDSS-1 Slide V-VDSS-2 Slide V-VDSS-3 Slide V-VDSS-4

Struktur Sistem TI & Peralatan COSBER VDSS

Slide V-VDSS-1

Manfaat Utama :

  1. Otomatis: Pengukuran otomatis satu tombol dengan mode Drive-through dalam 30 detik, mode Statis Kendaraan dalam 60 detik.
  2. Dimensi Besar: Rentang pengukuran tinggi dari 0 ~ 6m, panjang dari 0 ~ 25m, bergantung pada kode tata letak situs.
  3. Akurasi: Teknologi & Algoritma Multipoint Matrix memastikan akurasi hasil dalam 1%, menampilkan kelulusan 12 mm
  4. Instalasi Fleksibel: Kit instalasi desain khusus cocok untuk Indoor, Outdoor, dan bahkan di dalam casing instalasi testlane.
  5. Semua operasi cuaca: Tahan air di luar ruangan dengan sertifikat IP68, kisaran suhu kerja yang luas -20°C - 50°C.
  6. Akses Databess: Manajemen data lokal terintegrasi dan koneksi i-cloud dapat diakses

Sistem Perangkat Lunak :

  1. Otomasi tingkat tinggi: kontur luar kendaraan otomatis mengukur panjang, lebar, dimensi lebih tinggi, proses pengukuran tanpa campur tangan manusia.
  2. Kecepatan cepat: Perangkat lunak algoritme paralel terintegrasi, berjalan pada industri komputer multi-CPU berperforma tinggi, dalam hasil pengukuran output kendaraan dalam waktu 30 detik berlalu.
  3. Akurasi tinggi: mengukur kesalahan <1%.
  4. Visualisasi proses deteksi: pengukuran ditampilkan dalam gambar, simpan untuk memudahkan akses dan peninjauan.
  5. kepraktisan: "non-stop" berdasarkan metode deteksi tipe, persyaratan operasi rendah driver; instalasi tidak memakan ruang.
  6. Antarmuka Jaringan: perangkat lunak sistem deteksi kendaraan dan hubungan jaringan, kontrol yang mudah, dan pertukaran data.
  7. Adapun yang dapat diukur oleh alat ini adalah FOH (Front Overhang), ROH (Rear Overhang), Wheelbase (Jarak Sumbu), Lebar, Tinggi dan Panjang Kendaraan
  8. Dapat pula dikombinasikan dengan Beban Kendaraan (Timbangan) untuk mendapatkan MST (Muatan Sumbu Terberat).
  9. Photo Tampak 4 sisi: Depan, Belakang, Kiri dan Kanan.
